| 产地/厂家：1841 | 品名：钢塑管 | 材质：4222 |
| 规格：25*2.5、 48*4、 76*4、 159*6、 377*10 |

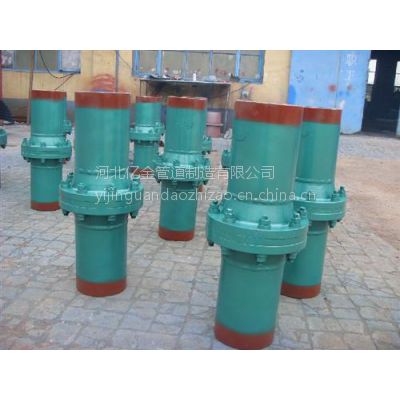

绝缘接头
是管线输送中为防止电化腐蚀，对管线实行阴极保护所需的重要元件，是我厂联合有关设计院共同开发的替代绝缘法兰的换代产品。它比绝缘法兰刚度高、可承受弯矩大、绝缘性能高、寿命长，并可埋地安装。
一、主要技术参数 1、适用介质：油、气、水、矿浆等 2、适用温度：—40℃～100℃ 3、压力范围：PN≤10MPa 4、产品规格：DN40mm～DN1000mm
二、特点：
1、国家***产品，***号：ZL97203819.1
2、绝缘性好，绝缘电阻≥10MΩ
3、承受弯矩大，与管线等强度。
4、使用寿命长。
5、可埋地安装。
绝缘接头的分类：
钢轨绝缘接头
一种高强度钢轨绝缘接头，是在相接两钢轨端部放置轨端绝缘件，而槽型绝缘板夹装在接头两侧，两块加强型鱼尾板安装在绝缘板的凹槽内，然后用高强度螺栓贯入接头预留孔拧紧而成。种绝缘板是网状玻璃布槽型绝缘板，主要应用于燃气输配管线和燃气调压、计量、存储等设备之间，其主要作用是将燃气输配管线的各段间、设备与管线间相互绝缘隔离，保护其不受化学腐 蚀，延长 管线和设备使用寿命。产品符合SY/T0516-1997《绝缘法兰设计技术规定》标准。其中一个短节端部内侧表面被加工呈齿形，密封绝缘组合件的形状与其匹配。该短节延伸端被锻压成型后，则形成整体式接头。***种型式与本标准第卡箍型绝缘接头：卡箍型绝缘接头有两个带凸缘的短节，其中一个凸缘的背面被加工成斜面。两凸缘接触面处，通过O形圈和绝缘环实现密封和绝缘。
绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。
绝缘接头包含组合件、绝缘板、填料、密封环、短管等。
绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中***的重要压力元件，广泛应用于钢制管道的阴极保护系统。
绝缘接头的使用中会遇到漏电的问题，我们来看一下绝缘法兰的漏电测试方法。
接地电阻仪测量法
适用性 本方法适用于用接地电阻仪测量在役管道绝缘接头的绝缘电阻。
测量方法
a) 先测量绝缘接头两端管道的接地电阻。
b） 再测量a、b两点的总电阻，当Rr≤1 偈保嗔诹讲饬拷酉叩愕募涓粲Σ恍∮陴D；当Rr＞1 偈保嗔诹讲饬拷酉叩憧珊隙唬耸盋1与P1、C2与P2可短接
